mux VLAN基本概念

mux VLAN（Multiplex VLAN，多路复用 VLAN）是一种通过VLAN进行网络资源控制的机制，二层流量隔离技术，使得企业内部员工之间可以互相通信，而企业外来访客之间的互访是隔离的。可以实现 “同组互通、跨组隔离、都能访问公共资源” 。

mux VLAN主要分为三个类型

• 主 VLAN（Principal VLAN）：支持与mux VLAN内的所有VLAN进行通信
• 互通型（Group VLAN）：支持主VLAN进行通信，在同一Group VLAN内的用户也可互相通信，但不能和其他Group VLAN或Separate VLAN内的用户通信
• 隔离型（Separate VLAN）：只能和主VLAN进行通信，与其他类型的VLAN完全隔离，包括Separate VLAN内部成员之间也完全隔离。

mux VLAN配置

环境：模拟公司网络，pc1/2为部门pc，pc3/4为访客pc，Server1为公司服务器。

网络需求：访客只能与服务器进行通信，不能与其他访客以及部门A的终端进行通信。部门A的终端可以与服务器进行通信，也可以与部门A的其他终端进行通信。

实施步骤

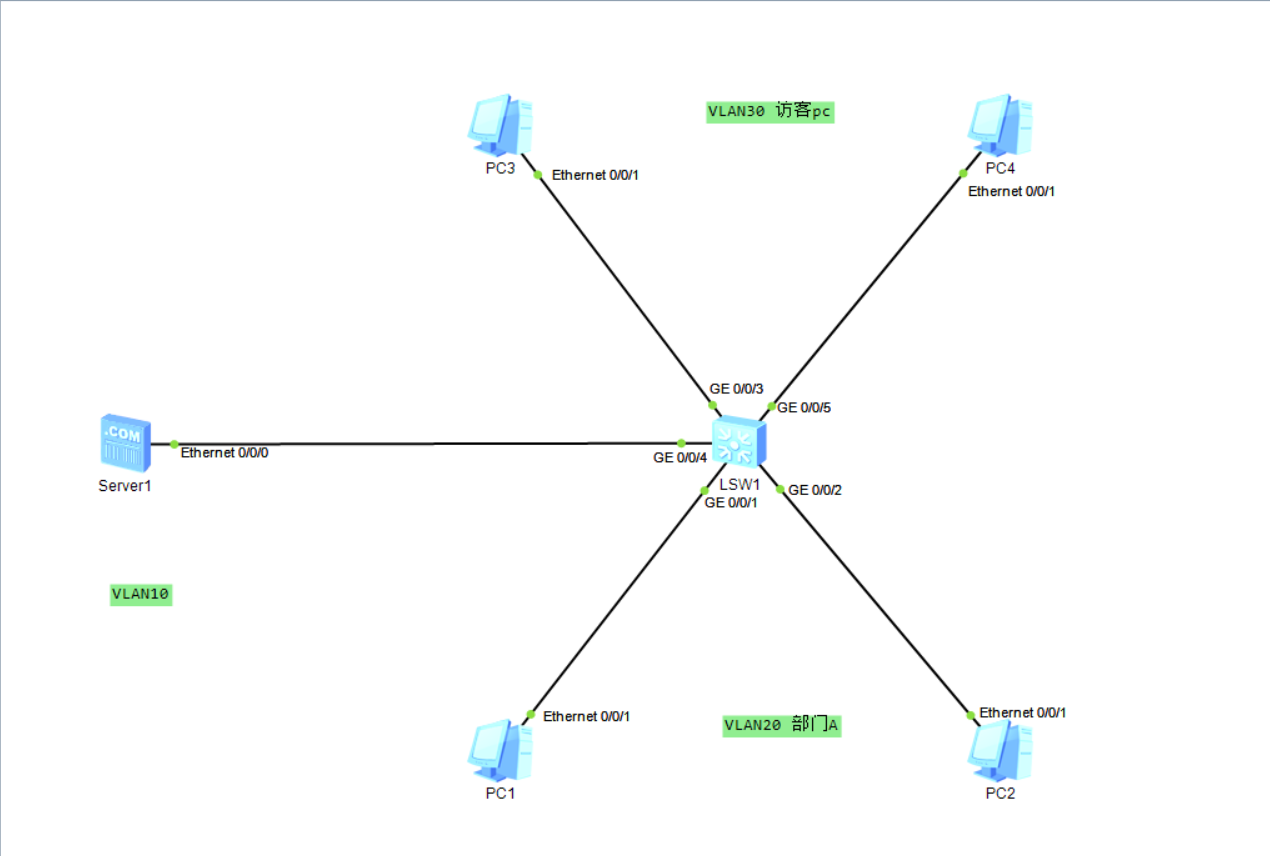

1. 拓扑图如下：

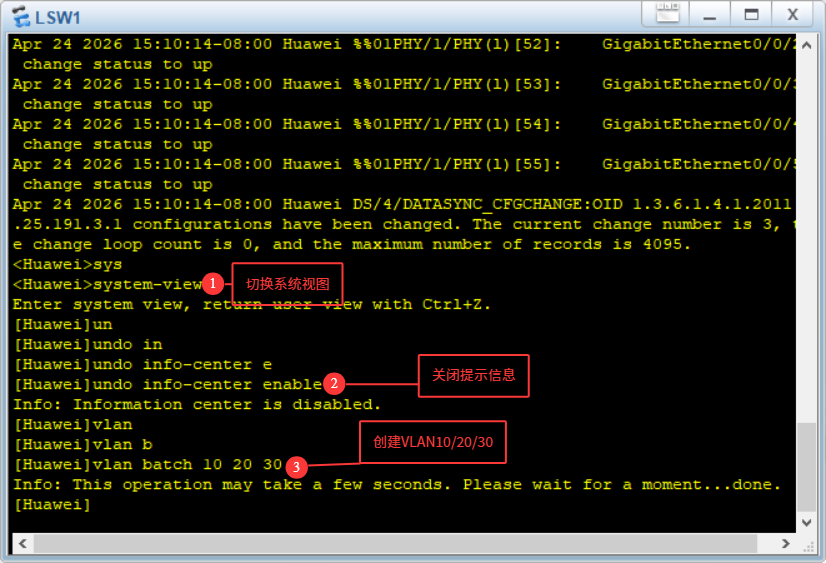

2. 配置交换机

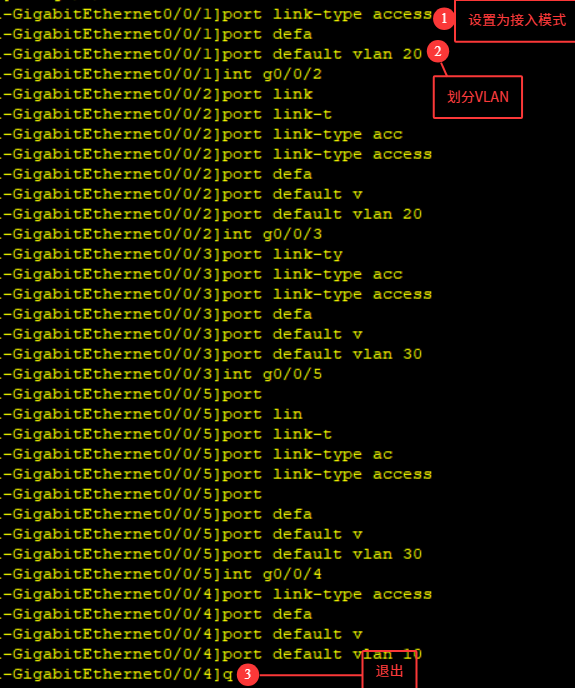

3. 配置int接口，把对应的端口划分到对应的VLAN

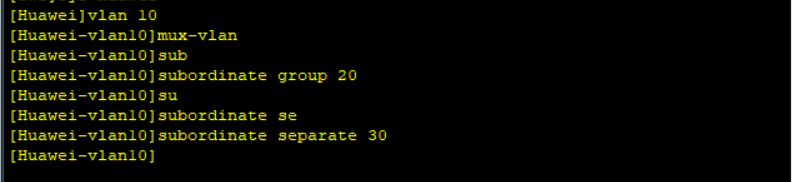

4. 配置VLAN类型

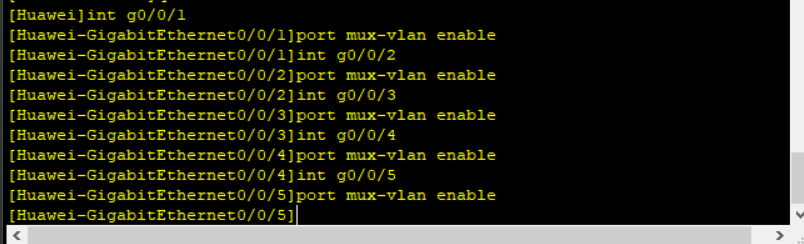

5. 启用mux VLAN

6. 验证：PC3 ping PC4 、PC3 ping server1 、PC3 ping PC1、PC1 ping sever1、

   PC1 ping PC2
